鋼格柵板安裝夾固定方法

作者：泰江來源：m.dhcmakeup.cn 日期：2017/1/17 19:53:23

A型

鋼格柵板固定方法：可選用焊接和安裝夾(steel grating installation clip)緊固兩種方法。焊接的優點是永久固定，不會松脫；安裝夾的優點是不破壞熱浸鋅層及拆卸方便。最安全的方法是不用下夾，直接將螺釘頭倒焊在梁上，保證鋼格板不會因安裝夾松脫而從梁上滑落。

　　焊接固定適用于永久不需拆卸的部位，如設備周圍平臺，而采用安裝夾具有不破壞鋅層及拆卸方便的特點。

安裝夾適用于各種系列的鋼格板，有上夾、下夾和M8或M10內六角圓柱頭螺栓組成。

焊接固定的方法是：在鋼格板每個角第一根扁鋼上，焊縫不小于20mm，高不小于3mm的角焊。采用安裝夾固定的方法：每塊板至少采用四套安裝夾，對跨距較大的板塊最好在可利用的支撐物上多安裝幾個。

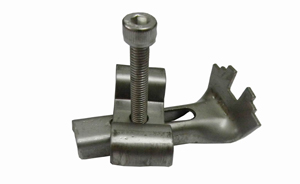

鋼格柵板安裝夾鋼格板安裝夾

鋼格柵板安裝夾型號分類

　　A型：由一塊帶雙鉤的上壓板，一塊帶齒的下壓板和一支M8的內六角螺栓組成。

　　B型：由一塊帶雙鉤的上壓板（其中一個鉤可將相鄰的兩塊鋼格板括在一起），一塊帶齒的下壓板和一支>M8的內角螺栓組成。

　　C型：由一塊帶雙鉤的上壓板和一支可焊接在支撐構件上的M8的六角頭螺栓組成。

安裝方法

B型

1、直接將鋼格板或踏步板焊接在支撐鋼結構上，焊接處刷兩遍富鋅銀粉漆。

　　2、采用長三角鋼格板專用安裝夾安裝，不破壞鍍鋅層，拆裝方便。每套安裝夾包括上夾、下夾、M8圓頭螺栓和螺母各一個。

　　3、可根據需要，提供不銹鋼安裝夾或螺栓連接等緊固方法。

　　4、鋼格板安裝間隙一般為10MM。

　　5、安裝時各必注意安裝牢固可靠，應經常檢查，防止安裝夾松動脫落，靠近振動源的鋼格板最好焊接或加橡膠墊。

注意事項

鋼格柵板安裝夾(2張)

在訂購安裝夾時，需注明所需夾子的類型，數量和材料鋼格板安裝夾是用優質鋼板經過機器折彎，打孔之后做成的，夾結實耐用，安裝簡便，鍍鋅后的安裝夾美觀牢固，且不易生銹，能夠很好的固定安裝夾。鋼格板的安裝可用焊接固定和安裝夾固定兩種方法。焊接固定適用于永久不需拆卸的部位，如設備周圍平臺，而采用安裝夾具有不破壞鋅層及拆卸方便的特點。安裝夾適用于各種系列的鋼格板，由上卡、下卡和M8螺栓組成。

焊接固定的方法是：在鋼格板每個角第一根扁鋼上，焊縫長不小于20mm，高不小于3mm的角焊。

安裝夾固定的方法是：每塊板至少采用四套安裝夾，對跨距較大的板塊最好在可利用的支承物上多安裝幾個。

在定購安裝夾時，請注明所需夾子的類型、數量和材料。為滿足客戶的要求，可提供不銹鋼安裝夾。
