脫硫、脫硝塔平臺鋼格板廠家規格型號

作者：泰江鋼格板廠小王來源：m.dhcmakeup.cn 日期：2018/3/26 13:36:17

脫硫、脫硝塔平臺鋼格板廠家規格型號泰江小王 138338626211

1、脫硫、脫硝塔平臺鋼格板負載扁鋼的間距和橫桿的間距根據設計要求確定，作為工業平臺，負載扁鋼的間距不大于40mm；在負載扁鋼的端頭，用與負載扁鋼同規格的扁鋼進行包邊；在特殊場合，用型鋼或直接用擋邊板包邊，但包邊板的截面積不得小于負載扁鋼的截面積。

脫硫、脫硝塔平臺鋼格型號推薦：G323/30/100、 G 325/30/100 、G 405/40/100、 G 505/40/100等。

2、脫硫、脫硝塔平臺鋼格板包邊采用焊縫高度不小于負載扁鋼厚度的單面貼角焊，焊縫長度不小于負載扁鋼厚度的4倍；在包邊板不承受荷載的情況下，允許間隔4根負載扁鋼焊接一處，但間距不大于180mm；在包邊板承受荷載的情況下，不允許間隔焊接，而且必須滿焊。

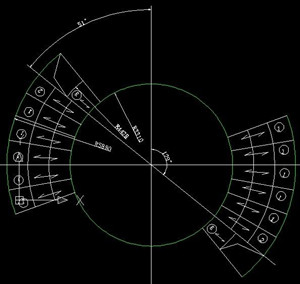

塔頂平臺鋼格板布置圖

脫硫、脫硝塔平臺鋼格板設計運輸注意事項

由于脫硫、脫硝塔設備平臺的特殊性，許多鋼格板都是一些異型鋼格板，或是扇形鋼格板，為了以后的安裝順利，我們在生產設計、運輸過程中應注意那些事項呢？

1、設計方面，在制圖人員拿到，脫硫、脫硝平臺圖紙后，要根據實際情況來確定，鋼格板的寬度，不應該出現寬度過大而出現拼接現象，如果是環形平臺，應把鋼格板拆分圖設置為同一角度。這樣后期加工及安裝都將帶來了方便。

2、注意塔設備平臺鋼格板的受力方向和鋼格板的尺寸角度。如果鋼格板的受力方向和角度出現偏差的話在后期安裝會出現安裝不上的現象，環形脫硫、脫硝塔平臺設計，扁鋼方向一般為沖向圓心。

3、在打包運輸途中。注意打包要，按平臺打包，不要混打，在有在運輸中塔平臺鋼格板不像標準鋼格板那樣規矩，在運輸途中就會出現擺放的問題，如果擺放不好發生了碰撞，或是編號出現混亂，就有可能對后期的安裝導致不便。

4、注意后期保養。塔平臺鋼格板在安裝和使用后，要注意的它的保養和維護，表面要保持清潔，這樣可以延長鋼格板的使用壽命。

脫硫、脫硝塔平臺走道鋼格板荷載要求

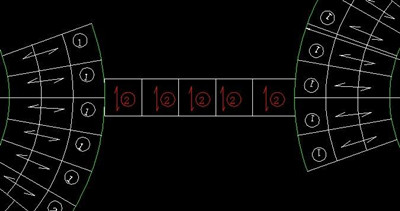

塔間平臺過道鋼格板布置圖

塔平臺走道鋼格板承受設計荷載時，其變形撓度不能大于跨距的1/200，最大不能超過10mm。除滿足上述要求外，還應符合下列規定：

1、設計荷載值1.5時，鋼格板不會產生永久變形；

2、設計荷載值3.0時，鋼格板不會產生裂斷。

脫硫、脫硝塔平臺鋼梯踏步板設計要求

塔平臺鋼梯踏步板的端邊板必須單面滿焊，與負載扁鋼同向的包邊板必須與每一根橫桿焊接，鋼梯踏步板如有前沿包邊護板，必須貫穿整個踏步。單人通行其均布荷載能力不小于3.0 kN/m2。常用規格有T1或是T3，主要型號為G255/30/100 或是G325/30/100。外形尺寸常為800*230 900*280

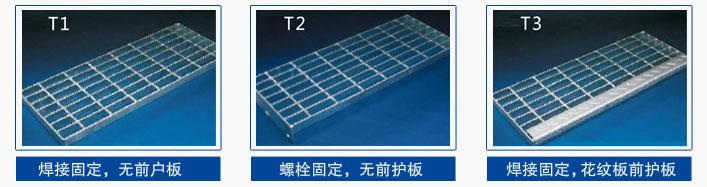

踏步板
