電廠鋼格柵板技術要求

咨詢 13833862611

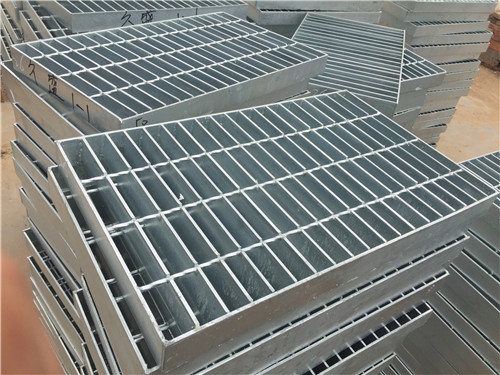

一、設計要求

1、鋼格柵板的設計荷載和荷載組合

鋼格柵板的設計荷載主要包括恒載、活載和地震荷載。鋼格柵板的設計恒載除了要考慮鋼格柵板的自重外還應包括可能存在的小型設備和管道、電纜及電纜橋架、風管及其支撐的自重。

鋼格柵板的設計荷載包括考慮樓面荷載、堆積荷載、設備操作荷載、維修荷載的均布荷載。核電廠鋼格柵板設計需考慮地震荷載的作用，設計要求明顯高于民用鋼格柵板。

2、鋼格柵板的抗震設計

鋼格柵板作為鋼平臺的平臺板，需要根據鋼平臺的抗震要求考慮地震荷載的作用，保證平臺板在地震工況下滿足使用要求。鋼格柵板構件驗算時需考慮豎向地震荷載的作用，鋼格柵板固定節點設計時需考慮豎向地震荷載和水平地震荷載的作用。

鋼格柵板驗算中的地震荷載計算多采用等效靜力法，其地震加速取值通常可取相應樓面的反應譜峰值，同時考慮多模態的影響還需乘以1.5的放大系數。

在進行地震作用計算時，無論水平方向還是豎向方向的地震作用，恒載荷均全部轉換成結構質量，計算水平地震作用時，將25%的活載荷轉換成結構質量，計算豎向地震作用時，將全部的活載荷轉換成結構質量。

3、鋼格柵板的選用及核算

鋼格柵板設計時一般根據板跨和荷載初步擬定承載扁鋼的截面及間距，優先選用國家標準（YBT4001.1-2007）中的標準鋼格柵板規格。如鋼格柵板有特殊要求（流通率等），而現有的規格無法滿足時，可根據需求設計承載扁鋼的截面及間距。

根據初步擬定的承載扁鋼布置，對各個荷載組合作用下承載扁鋼的抗彎強度、抗剪強度以及撓度進行驗算，并根據驗算結果對承載扁鋼的截面及間距進行調整。鋼格柵板盡量單跨布置，所有荷載性能的計算僅考慮承載扁鋼的作用而忽略橫桿，取單根承載扁鋼進行驗算時，其上荷載取承載扁鋼中心間距寬度板帶范圍內的荷載。

4、鋼格柵板固定節點設計

為了防止鋼格柵板墜落或者位移過大對周圍設備和管道造成損壞，核電廠鋼格柵板需通過有效的固定節點固定在支撐結構上。

鋼格柵板與支撐結構常見的連接方式有焊接固定和安裝夾固定兩種。

鋼格柵板經常會受人的走動或者機械的振動等動荷載作用，如果采用安裝夾固定方式固定，安裝夾的螺栓難免產生滑動而使鋼格柵板處于松動狀態，使結構存在安全隱患。

因此設計核電廠鋼格柵板平臺板固定節點時，永久性和偶爾拆卸的鋼格柵板可采用焊接固定形式，焊縫連接永久固定，不會松脫，是最安全的固定方式，但焊縫會破壞鋼格柵板的防護涂層，并且修補時不便，有拆卸要求的鋼格柵板可采用在承載扁鋼間焊接節點板，通過螺栓與支護結構連接的固定固定方式。

每件鋼格柵板的固定節點不少于4處。驗算固定節點時應同時考慮豎向地震荷載和水平地震荷載的作用。
