如何計算鍍鋅格柵板的重量和價格

作者：泰江來源：m.dhcmakeup.cn 日期：2016/12/31 15:02:34

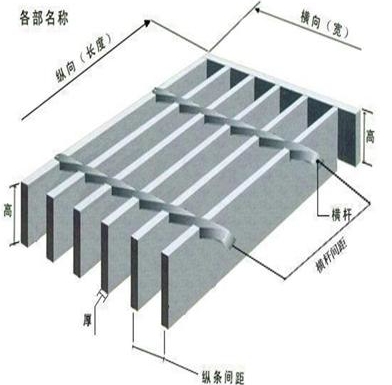

鍍鋅格柵板規格

鍍鋅格柵板重量，是指經過包邊和表面處理（非表面處理的除外）后的理論重量。由于包邊、開孔和切口的不同,實際重量與理論重量會出現差異。在工業平臺鋼格板自重計算及鋼格板交付結算中,統一以理論重量為計算依據。

鍍鋅格柵板重量計算標準

一、鍍鋅格柵板重量計算方法：構成單位鋼格板的所有扁鋼、扭絞方鋼（圓鋼）、花紋板、角鋼等材料的重量總和。

二、標準型碳鋼鍍鋅：每平米重量＝（N×扁鋼寬度×扁鋼厚度÷1000×7.85＋C）×1.07

說明：1、N為扁鋼根數，對應系列1、系列2、系列3分別選用36、28、20。

2、扁鋼寬度和厚度的計量單位使用毫米。

3、C為扭絞桿重量，對應A型、B型分別選用3.1、6.2。

4、計算結果的計量單位為公斤。

5、鋸齒形格柵板計算方法相同。

例一：G325/30/100

每平米重量＝（36×32×5÷1000×7.85＋3.1）×1.07＝51.7（kg）

例二：G405/40/50SG

每平米重量＝（28×40×5÷1000×7.85＋6.2）×1.07＝53.7（kg）

三、非標型碳鋼鍍鋅

假設長鍍鋅格柵板度（沿扁鋼方向）為L，寬度為W：

單位重量＝[(扁鋼根數×L×扁鋼寬度×扁鋼厚度＋2×W×包邊扁鋼寬度×包邊扁鋼厚度)÷1000×7.85＋扭絞桿根數×W×0.31]×1.07

說明：1、L、W的計量單位使用米。

2、扁鋼寬度和厚度的計量單位使用毫米。

3、扁鋼根數計算：若W－INT（W / 扁鋼間距）×扁鋼間距－包邊扁鋼厚度＜8，則扁鋼根數＝INT（W / 扁鋼間距）＋1；否則，扁鋼根數＝INT（W / 扁鋼間距）＋2。公式中計量單位全部用毫米；INT表示對其后面括號中的計算結果取整數，下同。

4、扭絞桿根數＝INT [（L－50－包邊扁鋼厚度）/扭絞桿間距]＋1

5、若采用角鋼包邊，將角鋼假設平展后計算，若兩側采用不同規格扁鋼，應抽出單獨計算。

6、計算結果的計量單位為公斤。

7、齒型扁鋼計算方法同。

例三：G255/30/100，800LB×500

單塊重量＝[（18×0.8×25×5＋2×0.5×25×5）÷1000×7.85＋8×0.5×0.31]×1.07＝17.5（kg）

例四：G303/40/50，930LB×700，兩頭用4＃、厚5mm等邊角鋼包邊

單塊重量＝[（19×0.93×30×3＋2×0.7×80×5）÷1000×7.85＋19×0.7×0.31] ×1.07＝22.5（kg）

四、樓梯踏步板

T4踏步板重量＝扁鋼重量＋包邊扁鋼重量＋扭絞桿重量＋花紋板重量

說明：1、扁鋼重量、包邊扁鋼重量、扭絞桿重量的計算方法同上。

2、花紋板（厚3mm）重量：27.4kg/m2。

3、T1、T2、T3型參照T4型。

例五：普通踏步T4（G255/30/100），230*850LB

單塊重量＝[（9×0.85×25×5＋2×0.23×65×5）÷1000×7.85＋8×0.23×0.31＋0.85×0.055×27.4 ] × 1.07＝11.3（kg）

五、碳鋼材質黑件

套用上述公式，去掉系數1.07。

六、不銹鋼格柵板

套用上述公式，將系數7.85改為7.93代入，同時去掉系數1.07。

七、互插型鍍鋅格柵板

套用上述公式，但要將計算扭絞桿部分改為扁鋼計算。

八、特殊類型

方法同上，按實對應計算。

鋼格板的重量，是指經過包邊和表面處理（非表面處理的除外）后的理論重量。由于包邊、開孔和切口的不同,實際重量與理論重量會出現差異。在工業平臺鋼格板自重計算及鋼格板交付結算中,統一以理論重量為計算依據。對于長度小于1米的鋼格板（例如溝蓋板）或者需要作特殊包邊的鋼格板,由于包邊板的增加,重量會隨著增加。用平面型扁鋼包邊，鋼格板長度不小于1米時，按下面公式計算鋼格板理論重量：

Wt=(b1t1N1+b2t2N2+2b3t3)ρμ

式中：

Wt—鋼格板重量， g/m2

t1—負載扁鋼寬度， mm

b1--負載扁鋼厚度， mm

N1—每米鋼格板中負載扁鋼條數

t2—橫桿寬度， mm

b2—橫桿厚度， mm

N2—每米鋼格板中橫桿條數

t3—包邊扁鋼寬度， mm

b3--包邊扁鋼厚度， mm

ρ—材料密度， g/mm3
